无线射频键控制器（铝壳版）

型号：FC-L1B-R20Q

1.  产品简介：

无线射频控制器采用先进的微电脑控制，用于控制各种以led为光源的灯具；具有接线简单，使用方便等优点；根据客户实际需求可实现跳变、渐变、频闪等灯光变化效果。

2．技术参数
●型号：无线射频20键控制器（铝壳版）

● 工作温度：     -20-60℃
● 供电电压：     DC12V , 24V可选（订货注明所需电压）
● 功能模式：     14种
● 输出：         3回路
● 连接方式：     共阳 、共阴（可选）

●发射接收频率：  433Mhz
● 外型尺寸：     L130ΧW64ΧH24 mm
● 净重：         190g
● 输出电流：     <4A(每回路)

● 输出功率：     12V<144W/,24V<288W





六. 外形尺寸：

 控制器尺寸：

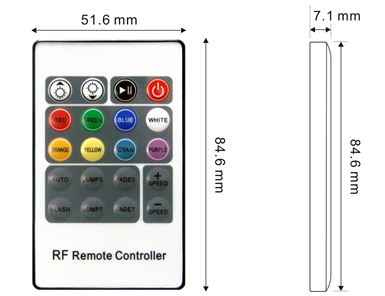

遥控器尺寸:

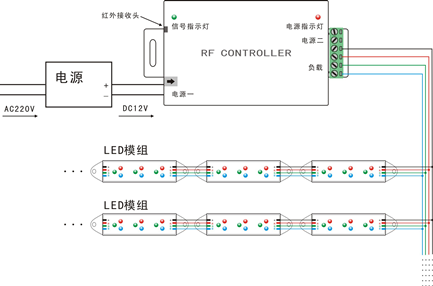

七.控制器连接示意

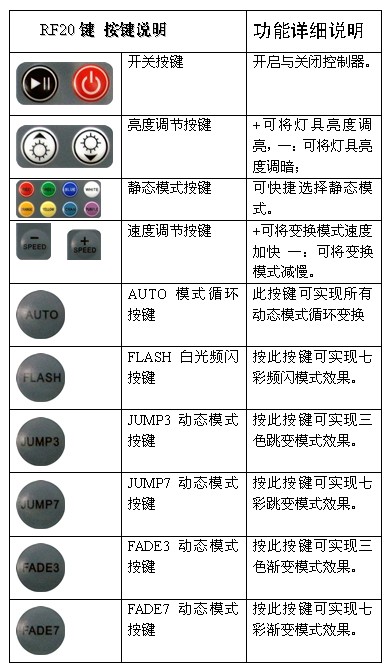

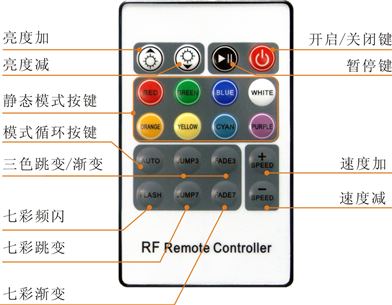

八.遥控器按键功能说明

九.使用说明：

1. 先连接负载线，再接电源线；上电前确保连接线之间无短路现象；

2、操作时，将遥控器对着红外接收头，确保遥控器与接收头之间没有干扰性障碍物；

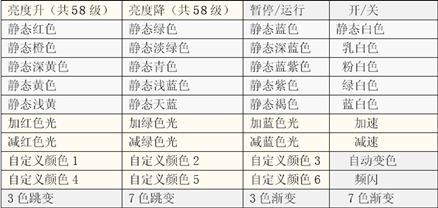

各按键功能如下表所示（按照按键的位置排列）：





十.故障分析和解决方法：

故障现象	原因分析	解决方法
灯不亮	1.开关电源没有电 2.电源正负线接反 3.接错线或没接牢	1.检查开关电源 2.检查后改正过来 3.检查接线并接好
颜色不对	RGB 线接错	将RGB 线重新核对并接应好
某个模式不变化	速度没调上	按速度键加快速度
前后 ＬＥＤ亮度不均	1.输出线太长有压降 2.线径太细有压降 3.电源负荷超载 4.控制器负荷超载	1.缩短电路或者环形供电 2.计算电流，换粗的电线 3.换功率大点的电源 4.增加功率扩展器
温馨提示： 开关电源的有效功率只是电源标记的80%，所以用户选择电源功率的时候要比LED灯负荷功率稍大一点，最少多出20%以上.
