1  产品简介：

无线射频六键控制器采用先进的微电脑控制，用于控制各种以led为光源的灯具；具有接线简单，使用方便等优点；根据客户实际需求可实现跳变、渐变、频闪等灯光变化效果。



2技术参数
●型号：RF6键控制器铝壳版

● 工作温度：     -20-60℃
● 供电电压：     直流12V、24V可选（订货注明所需电压）
● 功能模式：     21种
● 输出：         3回路
● 连接方式：     共阳 、共阴（可选）

● 外型尺寸：     L95ΧW89ΧH26 mm
● 净重：         190g
● 输出电流：     <4A(每回路)

● 输出功率：     12V<144W/,24V<288W



3. 外形尺寸：

控制器尺寸：

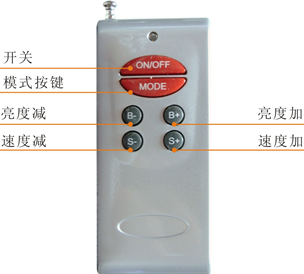

遥控器尺寸:





4.控制器连接示意

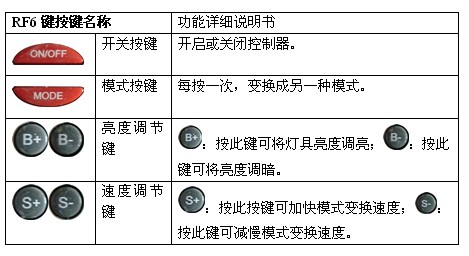

5.遥控器按键功能说明：



6.使用说明：

1. 先连接负载线，再接电源线；上电前确保连接线之间无短路现象；

2、遥控器面板上共有6个按键，各按键功能如下：

ON/OFF：任何状态下，可开启或关闭控制器输出；

MODE：为样色功能键，可选择不同的样色变化，共 21种变化模式；

B+：输出信号亮度控制，每按一次亮度级数加1，共256 级；

B-：每按一次亮度级数减1；

S+：每按一次变化速度级数加 1，共 100级；

S-：每按一次变化速度级数减1。

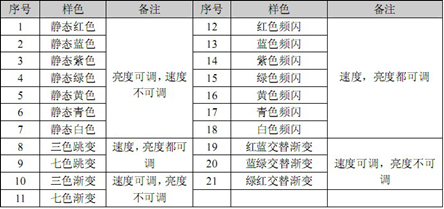

变化模式列表：





7.故障分析和解决方法：

故障现象	原因分析	解决方法
灯不亮	1.开关电源没有电 2.电源正负线接反 3.接错线或没接牢	1.检查开关电源 2.检查后改正过来 3.检查接线并接好
颜色不对	RGB 线接错	将RGB 线重新核对并接应好
某个模式不变化	速度没调上	按速度键加快速度
前后 ＬＥＤ亮度不均	1.输出线太长有压降 2.线径太细有压降 3.电源负荷超载 4.控制器负荷超载	1.缩短电路或者环形供电 2.计算电流，换粗的电线 3.换功率大点的电源 4.增加功率扩展器
温馨提示： 开关电源的有效功率只是电源标记的80%，所以用户选择电源功率的时候要比LED灯负荷功率稍大一点，最少多出20%以上.
