1. 产品简介:
无线射频控制器采用先进的微电脑控制,用于控制各种以led为光源的灯具;具有接线简单,使用方便等优点;根据客户实际需求可实现跳变、渐变、频闪等灯光变化效果。
2.技术参数
●型号:RF4键控制器铝壳版
● 工作温度: -20-60℃
● 供电电压: 直流12V、24V可选(订货注明所需电压)
● 功能模式: 11种
● 输出: 3回路
● 连接方式: 共阳 、共阴(可选)
●发射接收频率: 433Mhz
● 外型尺寸: L130ΧW64ΧH24 mm
● 净重: 190g
● 输出电流: <4A(每回路)
● 输出功率: 12V<144W/,24V<288W
3. 外形尺寸:
控制器尺寸:

遥控器尺寸:

4.控制器连接示意

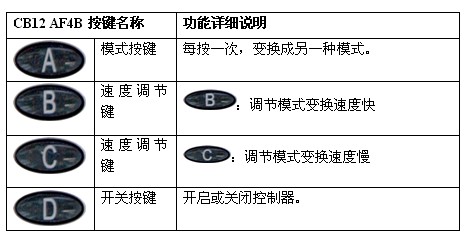

5.遥控器按键功能说明


6.使用说明:
1. 先连接负载线,再接电源线;上电前确保连接线之间无短路现象;
2.采用无线射频控制,共4个按键,各按键功能如下:
Program:样色功能选择键,每按一次,灯光样色变化一次;
Speed up:速度加快键;
Speed down:速度减慢键;
On/off:开关键,任何状态下可开启或关闭控制器输出。
变化模式列表:
|
样色变化 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
样色 |
静态红色 |
静态绿色 |
静态黄色 |
静态蓝色 |
静态紫色 |
静态青色 |
静态白色 |
三色跳变 |
七色跳变 |
三色渐变 |
七色渐变 |
|
备注 |
|
|
|
|
|
|
|
2(B)、3(C)键有效 |
7.故障分析和解决方法:
|
故障现象 |
原因分析 |
解决方法 |
|
灯不亮 |
1.开关电源没有电
2.电源正负线接反
3.接线或没接牢 |
1.检查开关电源
2.检查后改正过来
3.检查接线并接好 |
|
颜色不对 |
RGB 线接错 |
将RGB 线重新核对并接应好 |
|
某个模式不变化 |
速度没调上 |
按速度键加快速度 |
|
前后
LED亮度不均 |
1.输出线太长有压降
2.线径太细有压降
3.电源负荷超载
4.控制器负荷超载 |
1.缩短电路或者环形供电
2.计算电流,换粗的电线
3.换功率大点的电源
4.增加功率扩展器 |
|
温馨提示:
开关电源的有效功率只是电源标记的80%,所以用户选择电源功率的时候要比LED灯负荷功率稍大一点,最少多出20%以上. |
