FC-PB-I44Q(红外/射频控制器)

概述技术规格

使用本产品前,敬请通读本手册

一. 使用说明:
感谢你选择我公司的IR44键控制器。

在安装使用本产品前,敬请仔细阅读本手册,确保完全理解本说明书以避免造成不必要的损坏。

在拆包装使用前,请查实产品是否存在运输过程中所造成的损坏,如出现损坏,请立即通知供应商并不要使用本产品。


二. 售后服务:

从购买产品时间起,1年时间内按操作说明正常使用出现品质问题,本公司免费提供维修或更换服务。

由于不遵循此说明书说明和下列条款而导致产品损坏的,供应商不负责此引起的任何问题和缺陷,即使在保质期内,由客户承担维修费用。

1.误操作造成的损坏,如没按照说明书的误操作。

2.使用不合适的供电电源和过高的电压造成的损坏。

3.私自撤除、维修、修改电路、不正确连接以及私自撤换芯片造成的损坏。

4.购买后由于运输、震荡、摔地、进水造成的损坏。

5.地震、火灾、洪灾、雷击自然灾害、环境污染造成的损坏。

6.储存在高温潮湿环境,离有害化学物质附近等造成的损坏。


三. 安全提示:

为了保证产品的完好状态和使用安全,请遵守此说明书上的提示和提醒。

注意!谨慎操作 !请详细阅读安全注意事项:

1.安装时尽量避免在雷区、强磁场、潮湿和高压的区域。

2.确保接线正确牢固,以免短路损坏部件和烧坏控制器等事故。

3.请将控制器安装在通风良好的地方,以保证环境温度适宜。

4.请检查控制器输入供电电源(一定要根据控制器供电电压配套)是否符合产品要求。

5.如发生问题,请勿私自维修。如果有疑问,请联系供应商。



四.  产品简介:

红外44键红外控制器,采用先进的微电脑控制,用于控制各种以led为光源的灯具;具有价格低廉,接线简单,使用方便等优点;可通过红外遥控器进行速度调节,亮度调节,自定义任意色,静态颜色选择以及各种动态灯光变化效果。



五.技术参数
型号:IR44键控制器
● 工作温度:     -20-60℃
● 供电电压:   DC5-24V

● 功能模式:     34种
● 输出:         3回路
● 连接方式:     共阳
● 外型尺寸:45*15 mm
● 静态功耗:     <1W
● 最大负载电流: 每路2A
● 输出功率:     5V<30W,12V<72W,24V<144W



六. 外形尺寸:

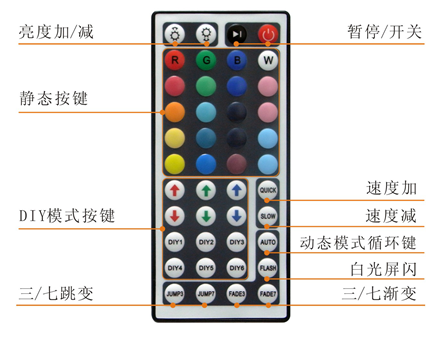

遥控器尺寸:

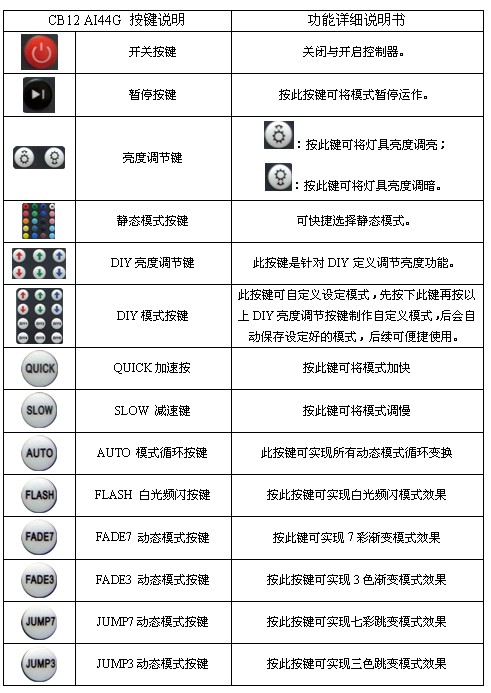

八.遥控器按键功能说明

九.使用说明:

1. 先连接负载线,再接电源线;上电前确保连接线之间无短路现象;

2、操作时,将遥控器对着红外接收头,确保遥控器与接收头之间没有

干扰性障碍物

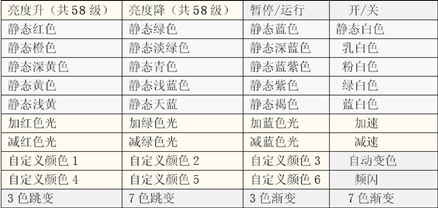

各按键功能如表所示(按照按键的位置排列):







十.故障分析和解决方法:

故障现象

原因分析

解决方法

灯不亮

1.开关电源没有电

2.电源正负线接反

3.接错线或没接牢

1.检查开关电源

2.检查后改正过来

3.检查接线并接好

颜色不对

RGB 线接错

将RGB 线重新核对并接应好

某个模式不变化

速度没调上

按速度键加快速度

前后

LED亮度不均

1.输出线太长有压降

2.线径太细有压降

3.电源负荷超载

4.控制器负荷超载

1.缩短电路或者环形供电

2.计算电流,换粗的电线

3.换功率大点的电源

4.增加功率扩展器

温馨提示:

开关电源的有效功率只是电源标记的80%,所以用户选择电源功率的时候要比LED灯负荷功率稍大一点,最少多出20%以上.
