FC-MB-I24Q(红外/射频控制器)

概述技术规格

IR24键RGB红外24键控制器

型号:FC-MB-I24Q

使用本控制器前,敬请通读本手册

一. 使用说明:

感谢你选择我公司的IR24 红外24键控制器。在安装使用本产品前,敬请仔细阅读本手册,确保完全理解本说明书以避免造成不必要的损坏。

在拆包装使用前,请查实产品是否存在运输过程中所造成的损坏,如出现损坏,请立即通知供应商并不要使用本产品。


二. 售后服务:

从购买产品时间起,1年时间内按操作说明正常使用出现品质问题,本公司免费提供维修或更换服务。

由于不遵循此说明书说明和下列条款而导致产品损坏的,供应商不负责此引起的任何问题和缺陷,即使在保质期内,由客户承担维修费用。

1.误操作造成的损坏,如没按照说明书的误操作。

2.使用不合适的供电电源和过高的电压造成的损坏。

3.私自撤除、维修、修改电路、不正确连接以及私自撤换芯片造成的损坏。

4.购买后由于运输、震荡、摔地、进水造成的损坏。

5.地震、火灾、洪灾、雷击自然灾害、环境污染造成的损坏。

6.储存在高温潮湿环境,离有害化学物质附近等造成的损坏。


三. 安全提示:

为了保证产品的完好状态和使用安全,请遵守此说明书上的提示和提醒。

注意!谨慎操作 !请详细阅读安全注意事项:

1.安装时尽量避免在雷区、强磁场和高压的区域。

2.确保接线正确牢固,以免短路损坏部件和触发火灾事故。

3.请将控制器安装在通风良好的地方,以保证环境温度适宜。

4.请检查控制器输入供电电源(一定要根据控制器供电电压配套)是否符合产品要求。

5.如发生问题,请勿私自维修。如果有疑问,请联系供应商。



四.  产品简介:

24键红外控制器(升级版)多功能LED RGB控制器采用先进的微电脑控制,用于控制各种以LED为光源的灯具;具有20种功能模式选择,价格低廉,接线简单,使用方便等优点;可通过红外遥控器进行控制LED灯功能变化,速递调节,亮度调节,静态颜色选择以及各种动态灯光变化效果。



五.技术参数
型号:迷你IR24键
● 工作温度:     -20-60℃
● 供电电压:     直流5V、12V、24V可选(订货注明所需电压)
● 排序选择:     RGB、BRG、GRB、BGR(可选)
● 功能模式:     20种
● 输出:         3回路
● 连接方式:     共阳 、共阴(可选)
● 外型尺寸:     45*15 mm
● 静态功耗:     <1W
● 最大负载电流: 每路2A
● 输出功率:     5V<30W,12V<72W,24V<144W

● 可接     12V 5050灯条    10米   30灯珠/米

                             5米   60灯珠/米

            12V  9灯模组   100组   9灯/米



六. 外形尺寸:



遥控器尺寸:

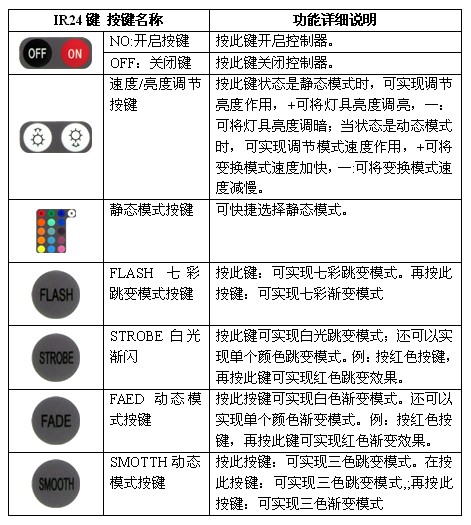

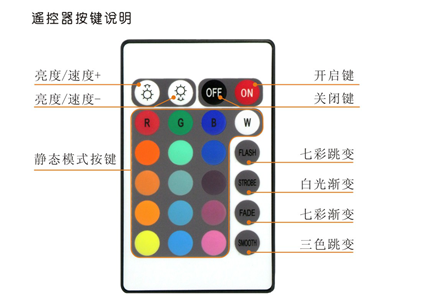

七.遥控按键名称与功能说明:





 八.使用说明:

1. 先连接负载线,再接电源线;上电前确保连接线之间无短路现象;

2. 操作时头,确保遥控器与接收头之间没有障碍物;

3. 各按键功能如下表所示(按照按键,将遥控器对着红外接收的位置排列):

亮度升(共16级)

亮度降(共16级)

关闭负载输出

开启负载输出

静态红色

静态绿色

静态蓝色

静态白色

静态橙色

静态淡绿色

静态深蓝色

七彩跳变;七彩渐变

静态深黄色

静态青色

静态褐色

单颜色跳变

静态黄色

静态浅蓝色

静态粉红

单颜色渐变

静态淡黄色

静态淡蓝色

静态紫色

三色跳变;三色渐变

注:当切换到四个动态模式下,即七彩跳变、七彩渐变、单颜色跳变、单颜色渐变的模式下,亮度升变为速度加,亮度降变为速度减,共有8级速度档。



九.故障分析和解决方法:

故障现象

原因分析

解决方法

灯不亮

1.开关电源没有电

2.电源正负线接反

3.接错线或没接牢

1.检查开关电源

2.检查后改正过来

3.检查接线并接好

颜色不对

RGB 线接错

将RGB 线重新核对并接应好

某个模式不变化

速度没调上

按速度键加快速度

前后

LED亮度不均

1.输出线太长有压降

2.线径太细有压降

3.电源负荷超载

4.控制器负荷超载

1.缩短电路或者环形供电

2.计算电流,换粗的电线

3.换功率大点的电源

4.增加功率扩展器

温馨提示:

开关电源的有效功率只是电源标记的80%,所以用户选择电源功率的时候要比LED灯负荷功率稍大一点,最少多出20%以上.
