型号:FC-PB-I6Q
品牌:菲灿
材质:塑料
加工定制:是
1 产品简介:
6键红外控制器(升级版)多功能LED RGB控制器采用先进的微电脑控制,用于控制各种以LED为光源的灯具;价格低廉,接线简单,使用方便等优点;可通过红外遥控器进行控制LED灯功能变化,速递调节,亮度调节,静态颜色选择以及各种动态灯光变化效果。
2.技术参数
型号:IR6键
● 工作温度: -20-60℃
● 供电电压: 直流5V、12V、24V可选(订货注明所需电压)
● 排序选择: RGB、BRG、GRB、BGR(可选)
● 功能模式: 21种
● 输出: 3回路
● 连接方式: 共阳 、共阴(可选)
● 外型尺寸: L49.5ΧW34.5ΧH22 mm
● 净重: 50g
● 静态功耗: <1W
● 最大负载电流: 每路2A
● 输出功率: 5V<30W,12V<72W,24V<144W
● 可接 12V 5050灯条 10米 30灯珠/米
5米 60灯珠/米
12V 9灯模组 100组

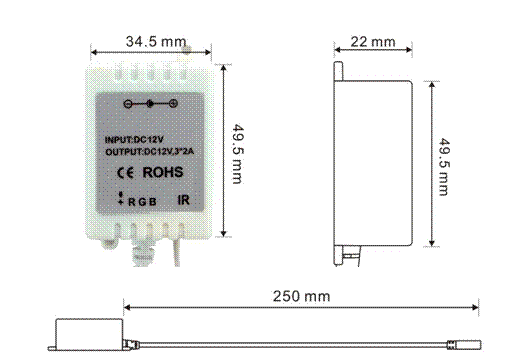

3. 外形尺寸:
控制器尺寸:

遥控器尺寸:

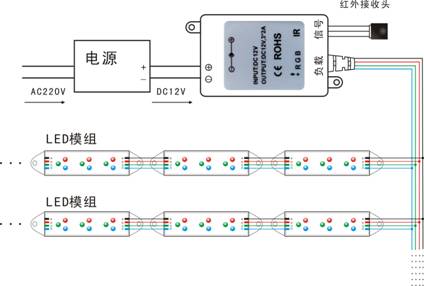

4.控制器连接示意

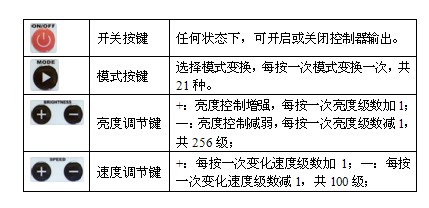

5.遥控按键名称与功能说明:

6.使用说明:
1. 先连接负载线,再接电源线;上电前确保连接线之间无短路现象;
2、操作时,将遥控器对着红外接收头,确保遥控器与接收头之间没有
干扰性障碍物;
变化模式列表:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
样色
变化 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
模式 |
静态红色 |
静态蓝色 |
静态紫色 |
静态绿色 |
静态黄色 |
静态青色 |
静态白色 |
三色跳变 |
七色跳变 |
三色渐变 |
七色渐变 |
|
|
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
|
|
模式 |
红闪 |
蓝闪 |
紫闪 |
绿闪 |
黄闪 |
请闪 |
白闪 |
红蓝闪 |
绿蓝闪 |
红绿闪 |
|
|
备注 |
亮度可调,速度不可调 |
亮度可调,速度可调 |
亮度
不可调,
速度可调 |
十.故障分析和解决方法:
|
故障现象 |
原因分析 |
解决方法 |
|
灯不亮 |
1.开关电源没有电
2.电源正负线接反
3.接错线或没接牢 |
1.检查开关电源
2.检查后改正过来
3.检查接线并接好 |
|
颜色不对 |
RGB 线接错 |
将RGB 线重新核对并接应好 |
|
某个模式不变化 |
速度没调上 |
按速度键加快速度 |
|
前后
LED亮度不均 |
1.输出线太长有压降
2.线径太细有压降
3.电源负荷超载
4.控制器负荷超载 |
1.缩短电路或者环形供电
2.计算电流,换粗的电线
3.换功率大点的电源
4.增加功率扩展器 |
|
温馨提示:
开关电源的有效功率只是电源标记的80%,所以用户选择电源功率的时候要比LED灯负荷功率稍大一点,最少多出20%以上. |
